Lasercheck激光非接觸粗糙度儀采用“激光掃描”專利技術，精確而穩定的進行非接觸表面粗糙度的測量。

測量原理

Ra常規測量范圍 0.01-1.0微米之間，所有的激光測量頭采用激光光源和多個傳感器探測系統的組合體。

同時連接有電子測量，放大和數字化表面激光光度信號處理器，這個處理器可以分析來自表面反射回來的激光分布，光照強度等的變化。

然后采用獨有的評定軟件可以給出這種光線在不同結構的表面粗糙度變化的檢測報告。

該儀器可以安裝在生產過程中，進行實時的、自動的表面測量，利用這種及時的、直接的質量反饋，加工者可以及時的調整生產程序以提高成品率，減少次品率，節省生產成本。

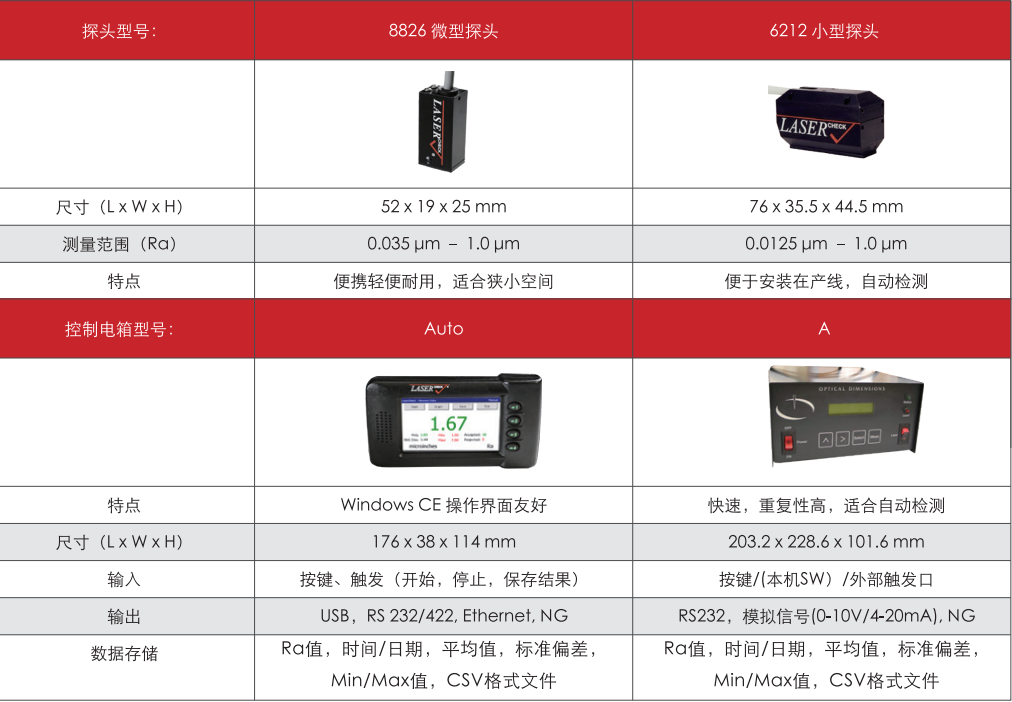

搭配組合

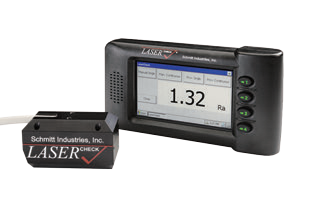

Lasercheck激光非接觸粗糙度測量儀由激光傳感器和主機組成，兩者可任意搭配組合成完整的測量設備。

技術指標

• Ra測量范圍：0.0125 ~ 1.0 μm（6212），0.035 ~ 1.0 μm（8826）；

• 分辨率：0.1nm（最高），可調；

• 重復精度：±3%；

• 可測量工件形狀：平面，孔類> ?51 mm（6212），圓柱> ?19 mm（8826）；

• 被測表面最小尺寸：5 x 1 mm；

• 被測表面材料加工方式：研磨，砂磨，拋光，細磨，精密加工，鏇磨等；

• 公差設定、超差報警輸出；

• 公英制切換；

• 測量模式和速度：單次（<1秒）、連續自動測量(10 次/秒)；

• 輸入方式：按鍵、觸發、定時；

• 輸出方式：LCD 顯示，串口，網口；

• 數據存儲：最多10,000個 Ra數值，時間/日期，ASCII 格式文件；






Lasercheck 激 光 非 接 觸 粗 糙 度 儀

• 基于激光的獨特專利技術；

• 世界上最耐用的高速表面粗糙度測量系統：<1秒；

• 測量速度非?？?，每秒可以測量十個完整的Ra值；

• 唯一能對生產中的運動部件進行實時自動測量和數據處理的表面粗糙度測量系統；

• 為工藝改進和快速回收投資提供有價值的數據反饋

• 一致的測量結果減少了對操作員的技能依賴；

• 100%檢測生產操作中的不合格零件；

• 沒有移動部件和易碎測針，校準后精度永不改變，不需要定期維護、復檢和備件；

• 可以測量磨削、砂光、拋光、珩磨、超精加工和噴丸等加工表面；

• 可以測量多種材料的表面（橡膠，玻璃，金屬，陶瓷等）；

• 特別適合在線測量，連續高速采點，動態測量，可以通過電箱自動采點，也可手動遠程控制采點；

• 多種采點系統和輸出模式選擇；

• 優越的測量穩定性和可靠的測量重復性；

應用領域

• 太陽能電池生產

• 晶圓背面研磨

• 用于鈑金軋制和其他卷材加工的軋輥

• 外圓磨加工的桿、棒、軸、精細手術導絲

• 高表面質量的拉絲、砂光和拋光金屬板

• 表面有嚴格要求的汽車部件：① 凸輪軸、曲軸軸頸和凸角，閥門零件、制動和泵銷 ② 轉向、傳動軸、驅動軸和懸架銷和軸

• 檢測滾筒表面粗糙度一致性

• 傳送帶自動檢測活塞銷

• 金屬片材在線檢測
